Steel box girder bridges have evolved into one of the most dominant superstructure forms for medium-to-long-span highway and railway infrastructure across North America and global engineering projects adopting American design specifications, với AASHTO/AWS D1.5M Bridge Welding Code hoạt động như là tiêu chuẩn kỹ thuật bắt buộc cốt lõi quy định tất cả các công việc sản xuất trước và hàn thực địa của các cấu trúc cầu như vậy.Được xây dựng và cập nhật chung bởi Hiệp hội hàn Hoa Kỳ (AWS) và Hiệp hội các quan chức đường cao tốc và giao thông quốc gia Hoa Kỳ (AASHTO), mã D1.5M phiên bản thứ chín mới nhất năm 2025 được tùy chỉnh đặc biệt cho thép cầu cấu trúc carbon và hợp kim thấp, khác với thông số kỹ thuật hàn cấu trúc chung AWS D1.1 bởi sức đề kháng mệt mỏi nghiêm ngặt hơn, các quy tắc kiểm soát gãy và thử nghiệm không phá hoại nhắm vào tải trọng xe cầu và xói mòn môi trường lâu dài.Thép hộp đao dựa hoàn toàn vào sợi hàn rãnh thâm nhập đầy đủ và filet hệ thống gia cố hàn để tạo thành các phần cắt ngang rỗng kínDo đó, mọi liên kết sản xuất từ kiểm tra thép cơ bản đến chấp nhận hàn hoàn thành được giới hạn chặt chẽ bởi các điều khoản D1.5M, quyết định trực tiếp an toàn cấu trúc,độ bền dịch vụ và hiệu suất chống mệt mỏi của toàn bộ cây cầu trải dài hàng thập kỷ hoạt độngBài báo này trình bày cấu hình cấu trúc của cầu vạch thép hộp tiêu chuẩn, khung thông số kỹ thuật cốt lõi của AWS D1.5M,kiểm soát hàn phân loại giữa các thành phần quan trọng và không quan trọng, các tiêu chuẩn thực hiện sản xuất và giá trị ứng dụng kỹ thuật thực tế của hệ thống tiêu chuẩn.

1. Thành phần cấu trúc và lợi thế cơ học của cầu thép hộp thép chuẩn

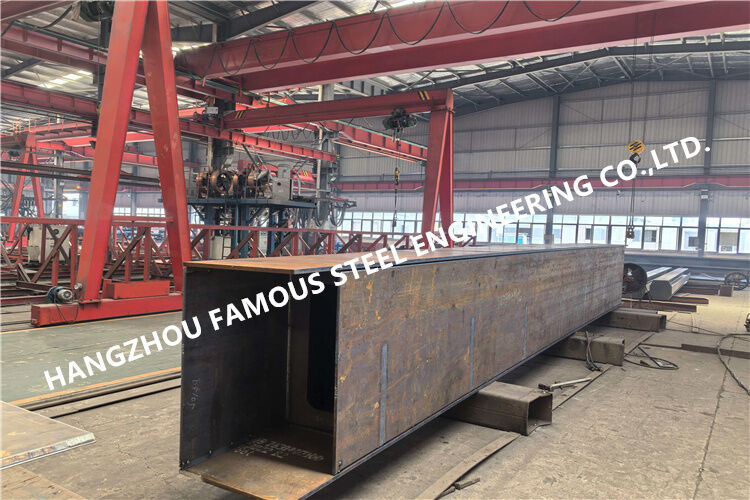

Một ván hộp sàn thép orthotropic điển hình bao gồm năm thành phần hàn cốt lõi: tấm sàn sàn ortotropic trên cùng, tấm web dọc, tấm ván dây kéo dưới cùng,Các chất làm cứng đóng/mở theo chiều dọc hàn trên bề mặt tấm bên trong và các ngăn chắn trung gian ngang nằm cách nhau theo hướng dọc cầuĐộ dày tấm chính thông thường dao động từ 12 mm đến 32 mm, trong khi tấm gia cố thứ cấp và tấm vòm áp dụng tấm thép cán 10 mm ≈ 20 mm;tất cả các phân đoạn riêng biệt với chiều dài chế tạo sẵn tại nhà máy là 10-30 mét được vận chuyển đến các công trường xây dựng để hàn trường ghép cuối cùng dưới dạng các vạch liên tục đầy đủSo với các ván tấm hình chữ I truyền thống, các phần cắt ngang hộp đóng có độ cứng xoắn xuất sắc và khả năng phân phối tải bên,có hiệu quả chống lại tải tích cực kỳ dị từ xe tải đường cao tốc và tác động động động lực của tàu cao tốc, giảm tiêu thụ thép tổng thể gần 15%~22% với các thông số thiết kế trải dài và tải giống nhau.

Các vật liệu cơ bản được áp dụng cho các ván hộp tiêu chuẩn của Mỹ chủ yếu tuân thủ các loại thép cấu trúc AASHTO M270 (tương đương với ASTM A709), bao gồm lớp 345 (A709 Gr50),HPS485W thép chống thời tiết hiệu suất cao và thép hợp kim thấp độ bền cao lớp 690, tất cả đều được bao gồm trong phạm vi áp dụng D1.5M (sức mạnh năng suất ≤ 690 MPa).tạo thành một hệ thống mang vỏ vỏ trần ortotropic tích hợp phân tán tải trọng bánh xe tập trung đồng đều đến các mạng lưới vỏ vỏ và các vỏ bên dưới; các khớp nối hàn xương sườn với tấm dày đặc này là các vị trí dễ mệt mỏi nhất của các ván hộp và trở thành các đối tượng kiểm tra chính được quy định bởi các yêu cầu dung nạp hàn chống mệt mỏi D1.5M. Diaphragm plates cross through cutouts reserved on longitudinal stiffeners and are fully welded with inner box walls to restrain section distortion under lateral wind load and asymmetric vehicle loading, có kích thước hàn filet, tiêu chí chấp nhận nóng trước và khiếm khuyết được xác định rõ ràng trong Điều 6 và Điều 8 của tiêu chuẩn D1.5M.

2. Khung quy định cốt lõi của AWS D1.5M cho Box Bearder Welding

Khác với các tiêu chuẩn hàn xây dựng phổ quát, D1.5M được biên soạn đặc biệt cho môi trường dịch vụ cầu với tải thay thế lặp đi lặp lại,biến động nhiệt độ và không khí ăn mòn ngoài trời, với tổng cộng 12 điều khoản chính thức trong phiên bản 2025 hiện tại, trong đó các điều khoản 1 ¢ 11 đặt ra các yêu cầu hàn chung cho các thành phần không quan trọng về gãy (NFCM),và điều khoản độc quyền 12 thiết lập các thông số kỹ thuật kiểm soát gãy chặt chẽ cho các thành phần quan trọng gãy (FCM)Tiêu chuẩn được biên soạn theo định dạng đơn vị kép (độ số D1.5M và đế quốc D1.5),thỏa mãn sản xuất mét quốc tế và đo kích thước thông thường của Mỹ đồng thời .

Nguyên tắc phân loại cốt lõi của D1.5M nằm trong việc tách FCM và NFCM để kiểm soát kỹ thuật khác biệt: FCM đề cập đến vạch căng đáy khung,Lớp nối đường dọc xuyên thấu hoàn toàn các dây hàn rãnh của các mạng lưới và các dây ghép chính trên sàn ortotropic, mà đột ngột gãy dễ vỡ dưới tải trọng hoạt động sẽ gây ra toàn bộ một phần hoặc toàn bộ sụp đổ cầu mà không có đường dẫn chuyển tải dư thừa,như các thành phần căng thẳng chính của ván một tế bào hai hộp. Tất cả các dây hàn FCM thực thi ba quy tắc bắt buộc trong Điều 12: bảng nhiệt độ nóng trước / giữa tùy chỉnh độc lập với NFCM,Charpy V-notch (CVN) thử độ dẻo dai tác động nhiệt độ thấp cho kim loại hàn lắng đọng và vùng bị ảnh hưởng bởi nhiệt, cộng với kiểm tra siêu âm toàn diện (UT) kiểm tra không phá hoại (NDE) được thực hiện bởi các thanh tra viên được chứng nhận cấp II.Đường đao hộp đa tế bào với ba hoặc nhiều buồng hộp song song có đường dẫn chịu lực dư thừa và hầu hết các dây hàn cứng bên trong và niêm mạc được phân loại là NFCM, áp dụng bảng trước nóng chung và kiểm tra thị giác thông thường cộng với NDE điểm một phần theo Điều 6 của D1.5M.

Chứng nhận thông số kỹ thuật quy trình hàn (WPS) và hồ sơ trình độ kỹ thuật (PQR) là điều kiện tiên quyết chính trước khi sản xuất hàng loạt ván hộp được quy định bởi D1.5M Khoản 3;Tất cả các quy trình hàn áp dụng bao gồm hàn cung chìm (SAW) cho hàn rãnh vạch thẳng dài, flux-cored arc welding (FCAW) for stiffener fillet welds and shielded metal arc welding (SMAW) for field splice repair must complete PQR qualification according to standard test specimen requirements before formal production. Ống hàn cho lắp ráp thành phần cũng phù hợp với các thông số kỹ thuật hàn ủi D1.5M: Ống hàn tạm thời phải được nung lại hoàn toàn trong quá trình hàn liên tục tiếp theo có thể từ bỏ quá trình nóng trước nghiêm ngặt,Trong khi đó, các dây hàn gắn vĩnh cửu được dành riêng cần các tiêu chuẩn chất lượng và nhiệt độ tương tự phù hợp với các dây hàn hoàn thành cuối cùng..

3. Kiểm soát chất lượng hàn chi tiết và dung nạp khiếm khuyết cho Beam Box mỗi D1.5M

Khả năng dung nạp không hoàn hảo hình học của hàn được cập nhật trong D1.5M:2025 trực tiếp nhắm vào các khiếm khuyết hàn khung hộp điển hình bao gồm cắt giảm, thâm nhập không hoàn chỉnh và độ xốp,với ba cấp giới hạn phân loại cắt giảm mới tối ưu hóa thay thế quy định hai tiêu chuẩn cũ Đối với các dây hàn rãnh trên vạch căng khung và vùng căng web (đan ngang với căng kéo chính), chiều sâu cắt sâu tối đa được phép được giới hạn ở 0,01 inch (0,254 mm),Độ khoan dung nghiêm ngặt nhất để ngăn chặn sự bắt đầu của vết nứt mệt mỏi từ nồng độ căng thẳng ở các vết cắt dưới; làm cứng góc filet hàn undercut cho phép đến 1/8 inch độ sâu, và bình thường không căng dây hàn kết nối phụ trợ áp dụng 1/16 inch undercut ngưỡng,hướng dẫn hiệu quả các thanh tra nhà máy phán quyết chấp nhận tại chỗ cho các dây hàn cứng lớn trên không gian bên trong hộp .

Kiểm soát nhiệt độ nóng trước và giữa là một mục quy định D1.5M quan trọng khác cho việc chế tạo ván hộp tấm dày để tránh nứt lạnh do hydro gây ra.Giá trị khởi nhiệt tối thiểu được xác định theo loại thép cơ bản, độ dày tấm và nhiệt độ môi trường xung quanh thông qua các bảng được gắn theo tiêu chuẩn: đối với tấm A709 Gr50 dày hơn 38 mm được sử dụng cho vòm đáy hộp, NFCM khởi động làm nóng trước ở 70 °F (21 °C),trong khi nhiệt độ nóng trước FCM tương ứng tăng lên trên 150 °F (65 °C) với độ dày giống nhau theo bảng đặc biệt của Điều 12.; nhiệt độ trên giữa đường được giới hạn để kiểm soát đầu vào nhiệt hàn và tinh chỉnh cấu trúc hạt hàn để cải thiện độ dẻo dai ở nhiệt độ thấp,đặc biệt quan trọng cho mùa đông ngoài trời trường hàn splice của khung khung .

Phạm vi thử nghiệm không phá hủy khác nhau đáng kể theo nhóm thành viên trong D1.5M:tất cả các dây hàn rãnh FCM xuyên thấu đầy đủ của các dây ghép chính của ván hộp yêu cầu quét UT 100% sau khi hàn làm mát xuống nhiệt độ môi trường xung quanh, với các tiêu chí từ chối nghiêm ngặt hơn D1.1; NFCM sợi hàn filet kết nối niêm mạc và cứng bên trong áp dụng kiểm tra UT lấy mẫu định kỳ cộng với kiểm tra trực quan đầy đủ,Chỉ có dấu hiệu nứt bề mặt kích hoạt thử nghiệm chất lỏng bổ sung (PT). hàn không đủ điều kiện bị lỗi phải xây dựng sửa chữa chính thức WPS và hoàn thành hàn lại sau khi loại bỏ khu vực lỗi hoàn toàn bằng cách nghiền hoặc đục,với các hàn FCM được sửa chữa lặp lại thử nghiệm NDE đầy đủ như hàn sản xuất ban đầu theo các điều khoản sửa chữa tiêu chuẩn .

4. Ứng dụng kỹ thuật và tầm quan trọng của ngành công nghiệp của tiêu chuẩn D1.5M cho các cây cầu đệm hộp

Kể từ khi D1.5M trở thành thông số kỹ thuật tham khảo bắt buộc của Sổ hướng dẫn thiết kế cầu AASHTO LRFD,hơn 70% của trung bình và dài dải thép hộp vạch đường cao tốc cầu ở Bắc Mỹ áp dụng tiêu chuẩn này cho toàn bộ chu kỳ quản lý hàn, mở rộng đến các dự án đấu thầu quốc tế ở nước ngoài ở Đông Nam Á, Trung Đông và châu Phi theo các mã thiết kế của Mỹ.Thực hiện 5M thống nhất các tiêu chí đánh giá sản xuất giữa các nhà thiết kế, các nhà sản xuất thép, kiểm tra viên bên thứ ba và nhà thầu xây dựng,loại bỏ các yêu cầu kỹ thuật không nhất quán do các thông số kỹ thuật của các bộ phận khu vực phân tán trước khi phát hành tiêu chuẩn AWS-AASHTO thống nhất vào những năm 1970.

Từ quan điểm kinh tế và độ bền, kiểm soát hàn chống mệt mỏi D1.5M tiêu chuẩn hóa có hiệu quả làm giảm chi phí bảo trì vết nứt mệt mỏi giai đoạn đầu của các ván hộp sàn thép ortotropic;Các thông số kỹ thuật độ bền trước khi sưởi ấm và gãy thích hợp giảm tỷ lệ sửa chữa nứt lạnh trong quá trình chế tạo tấm dày hơn 60%, giảm thời gian xây dựng tổng thể và chi phí dự án cho các phân khúc ván hộp được chế tạo sẵn.Với sự phổ biến dần dần của hiệu suất cao HPS chống thời tiết thép hộp ván trong kỹ thuật cầu hiện đại, D1.5M tiếp tục cập nhật các điều khoản tham số hàn tương ứng trong mỗi phiên bản mới để phù hợp với sự phát triển vật liệu thép mới,duy trì vị trí thống trị cốt lõi của mình trong Mỹ và toàn cầu Mỹ-specification thép hộp vạch cầu hàn ngành công nghiệp .

Kết luận

Các đặc điểm cấu trúc hàn cắt kín vốn có của cầu vạch hộp thép quyết định vai trò hướng dẫn không thể thiếu của tiêu chuẩn AWS D1.5M trong toàn bộ vòng đời sản xuất của nó.Tiêu chuẩn này là hệ thống quản lý phân loại FCM/NFCM duy nhất, các quy tắc làm nóng trước được nhắm mục tiêu,dung nạp khiếm khuyết theo cấp độ và chương trình NDE theo cấp độ được phát triển để đáp ứng chính xác các đặc điểm mệt mỏi và nguy cơ gãy của ván hộp dưới tải xe xen kẽ lâu dài. Việc liên tục sửa đổi và tối ưu hóa kỹ thuật của D1.5M theo kịp với thép cầu hiệu suất cao tiên tiến và tiến bộ công nghệ hàn sáng tạo,trở thành sự đảm bảo kỹ thuật cơ bản cho tuổi thọ lâu dài, an toàn cao tiêu chuẩn Mỹ thép hộp xây dựng cầu vạch,và cũng cung cấp hệ thống thông số kỹ thuật tham chiếu trưởng thành cho kỹ thuật cầu thép hộp vạch toàn cầu thực hành các tiêu chuẩn thiết kế đường cao tốc Mỹ.
